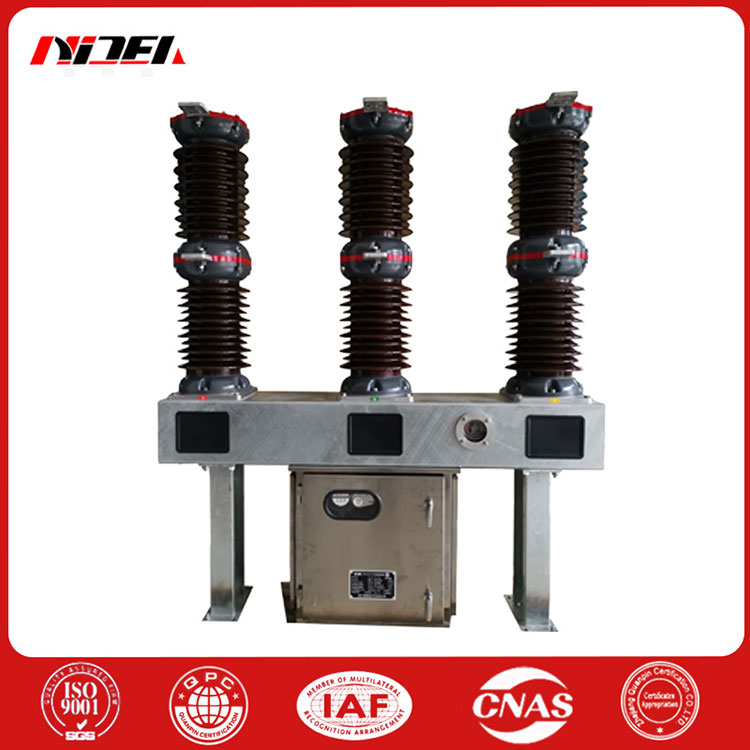

Высоковольтный элегазовый автоматический выключатель переменного тока

Ниже приводится введение в высоковольтный элегазовый выключатель переменного тока, который поможет вам лучше понять его. Приветствуем новых и старых клиентов, чтобы они продолжали работать с нами и вместе создавали лучшее будущее!

Отправить запрос

Описание продукта

Высоковольтный элегазовый выключатель переменного тока с элегазовым баком объединяет автоматический выключатель и трансформатор тока вместе, а изолирующая камера горизонтально установлена в заземленном корпусе из алюминиевого сплава. Он оснащен пружинным приводом CT26. Он использует меньшее количество деталей, имеет простую и компактную конструкцию, в целом прочен и долговечен, соответствует требованиям безмасляного переключателя, обладает отличными механическими свойствами и высокой надежностью. Все важные детали обрабатываются на оборудовании с ЧПУ и обрабатывающем центре, а подшипники импортируются международными брендами (такими как IKO, INA, SKF и т. д.) с механическим сроком службы до 10 000 раз. Подходит для открытых высоковольтных распределительных устройств трехфазного переменного тока частотой 50 Гц, может использоваться для управления и защиты систем передачи и преобразования электроэнергии напряжением 72,5 (126) кВ; его также можно использовать для контактного выключателя, а также для открытия и закрытия конденсаторных батарей.

Структура продукта

Высоковольтный элегазовый выключатель переменного тока с элегазовым баком имеет трехфазную конструкцию с одинарным разрывом в виде фарфоровой колонны, а три фазы оснащены пружинным приводным механизмом, который расположен по центру и приводится в движение трехфазным током, поэтому внешний вид является новым и изысканным. В автоматическом выключателе в качестве изоляционной и дугогасительной среды используется элегаз. Во время работы подключается трехполюсный элегазовый элегаз выключателя, а ход давления и плотности контролируется реле плотности стрелочного типа. Поскольку принят принцип гашения дуги собственной энергией и оптимизирована система перемещения выключателя, механический КПД существенно повышается.

Особенности продукта

1. Отличные отключающие характеристики и длительный электрический срок службы;

2. Монтажная рама и опора изготовлены из высококачественных стальных пластин, гнутых целиком. Обработка поверхности – горячее цинкование. Все открытые крепления изготовлены из высокопрочных материалов и используются стандартные детали из горячеоцинкованной или нержавеющей стали. Корпус коробки механизма изготовлен из нержавеющей стали, поэтому изделие обладает превосходной коррозионной стойкостью;

3. Высокая механическая надежность и возможность частой эксплуатации;

4. Благодаря высокой прочности изоляции газообразного гексафторида серы и оптимальному перемещению контактов автоматического выключателя автоматический выключатель разрывает емкостной ток без повторного зажигания;

5. Уровень внешней изоляции высокий, внешняя изоляция имеет большую длину пути утечки, коэффициент утечки составляет &31 мм/кВ, а устойчивость к загрязнению отличная. Он также может безопасно работать в суровых условиях;

6. Высокая допустимая нагрузка по току: испытание на повышение температуры проводится при токе, в 1,2 раза превышающем номинальный ток 3150 А, то есть 3780 А, и в каждой точке все еще существует большой запас на повышение температуры;

7. Общий внешний вид и структура продукта компактны, а установка и отладка на месте удобны, а объем работ по техническому обслуживанию невелик.

Технические параметры

Механические регулировки для высоковольтных элегазовых выключателей переменного тока показаны в таблице ниже.

НЕТ.	Имя		Единица	Параметр
1	Расстояние между центрами между полюсами выключателя		мм	1750
2	Перемещение контактного хода		мм	120
3	Подвижный контактный ход контакта		мм	251
4	Ход рабочего звена междуфазного выключателя тока (длина хорды)		мм	1102
5	Скорость открытия		РС	4,2-5 м/с
6	Скорость закрытия		РС	2,2-3 м/с
7	Время работы		РС	w40
8	Время закрытия		РС	W100
9	Время работы		РС	w60
10	Время закрытия-открытия		РС	w80
11	Время закрытия-закрытия		РС	300
12	Асинхронность трехфазного открытия		РС	w2
13	Асинхронность трехфазного включения		РС	w3
Основные технические параметры механизма
НЕТ.		Имя	Единица	Параметр
1		Напряжение вспомогательной цепи	V	DC220DC110
2		Напряжение/ток открывающей и закрывающей катушки	В/А	ДК110/4;ДК220/2
		Номинальное напряжение	V	DC220, AC220/DC110, AC110
3		Нормальный рабочий диапазон напряжения двигателя с накоплением энергии	V	85%~110%
		Власть	W	600
4		Время накопления энергии двигателем	s	w15
5		Напряжение цепи обогрева и освещения	V	220 В переменного тока
6		Номинальное напряжение вспомогательного переключателя	V	220 В постоянного тока. 220 В переменного тока
7		Номинальный ток вспомогательного переключателя	A	10
8		Количество контактов вспомогательного переключателя		10 нормально открытых + 10 нормально закрытых

Высоковольтный элегазовый выключатель переменного тока Основные технические параметры

НЕТ.	Имя	Единица	Параметр
1	Номинальное напряжение	кВ	126
2	Заземлить		К-230
2	Номинальное выдерживаемое напряжение промышленной частоты (1 мин) Между выключателями	кВ	К-265
	Заземлить		К • 550
3	Номинальное выдерживаемое электрическое импульсное напряжение Между выключателями		К • 630
4	Выдерживаемое напряжение промышленной частоты для газа SF6 при нулевом манометрическом давлении (5 мин)		К • 95
5	Номинальная частота	Гц	50
6	Номинальный ток	A	3150
7	Первый коэффициент открытия		1.5
8	Номинальный ток отключения при коротком замыкании		40
9	Номинальный ток замыкания короткого замыкания (пиковое значение)		100
10	Номинальный ток короткого замыкания	кА	40
11	Номинальный пиковый выдерживаемый ток		100
12	Номинальная продолжительность короткого замыкания	s	4
13	Номинальный ток отключения	кА	10
14	Ток отключения при замыкании в ближней зоне	кА	90% р., 75% р.
15	Номинальный ток отключения зарядки линии	A	31.5
16	Номинальная последовательность операций	М К	О-0,3с-СО-180с-СО
17	Сопротивление главной цепи	М К	О-0,3с-СО180с-СО
18	Номинальное давление газа гексаоксида серы (манометрическое давление 20°C)	МПа	0.5
19	Аварийное/минимальное функциональное давление (манометрическое давление 20 бар)	МПа	0,45 ±0,03
20	Годовая скорость утечки газа SF6		<0,5%
21	Содержание влаги в газе (В/В)		^ 150x10-6
22	Механическая жизнь	Время	10000
23	Уровень радиопомех	мВ	W500
	Кровь. Между переломами		3906/3150
24	Расстояние ползучести
	Заземлить		3906/3150
25	Вес каждого наполненного элегазом SF6	кг	15
26	Вес каждого автоматического выключателя	кг	2200

Примечание. Внешняя изоляция корректируется в соответствии с поправочным коэффициентом высоты K: 2000 м над уровнем моря, K = 1,13; 3000 м над уровнем моря, К = 1,28
