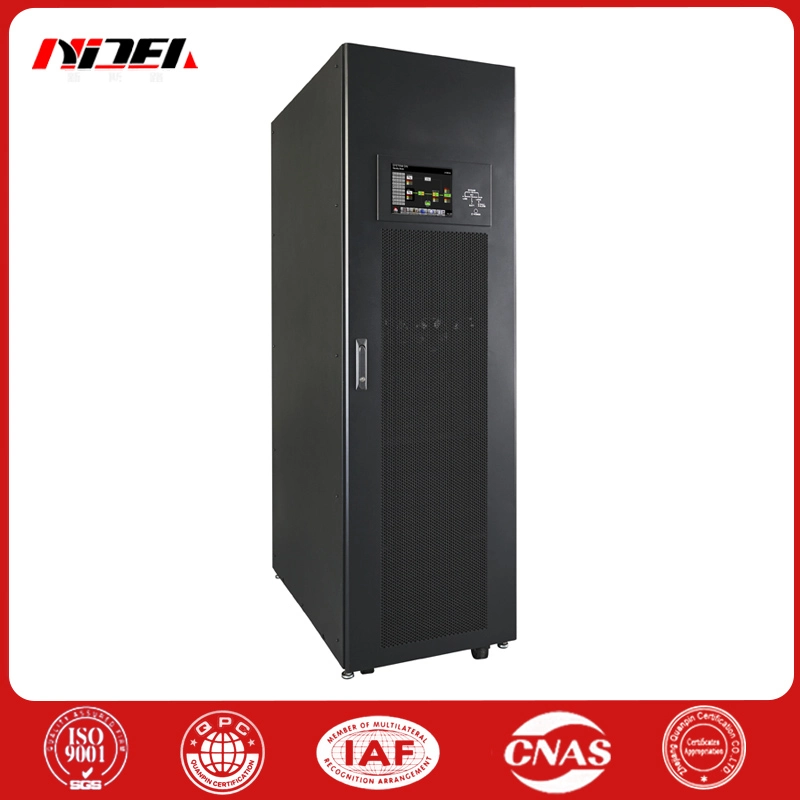

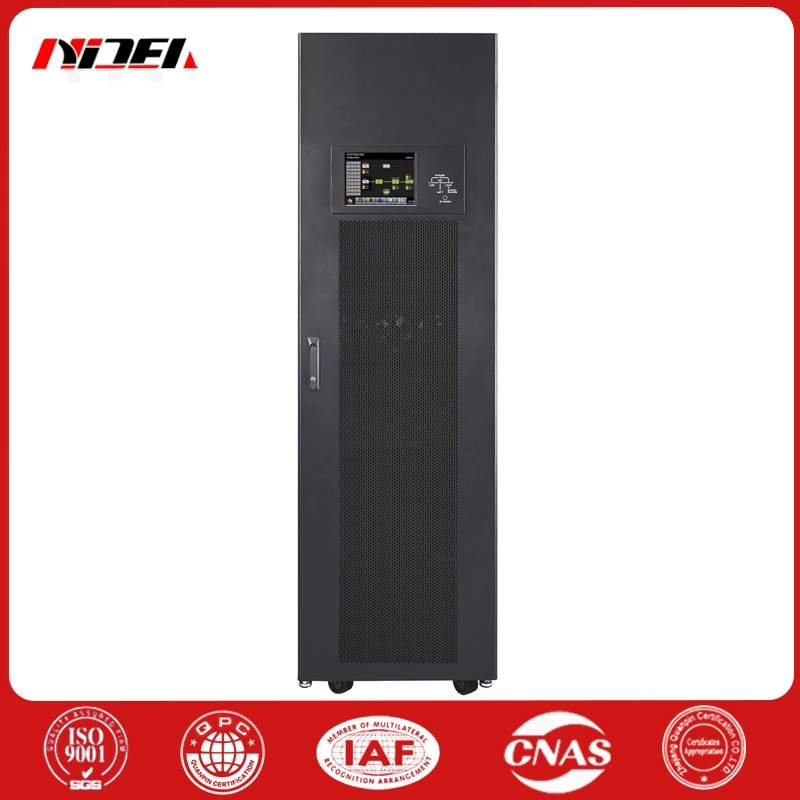

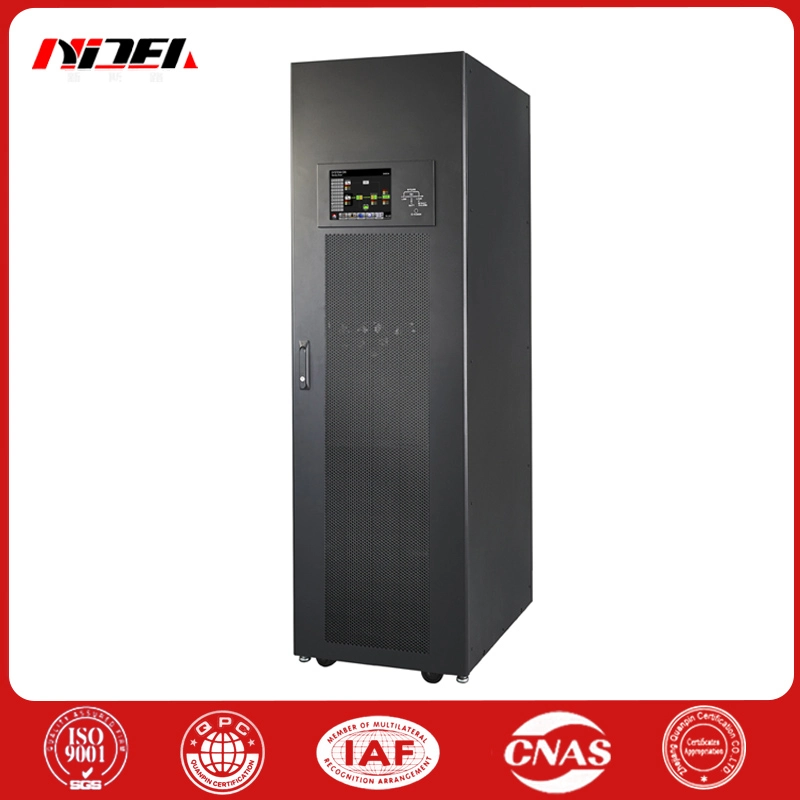

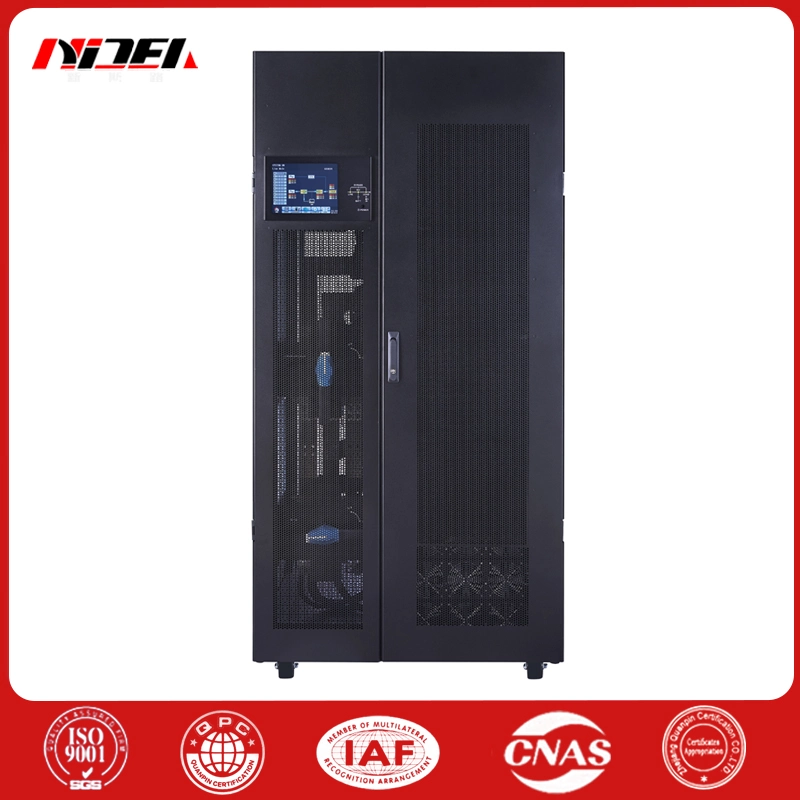

Модульный ИБП N+X

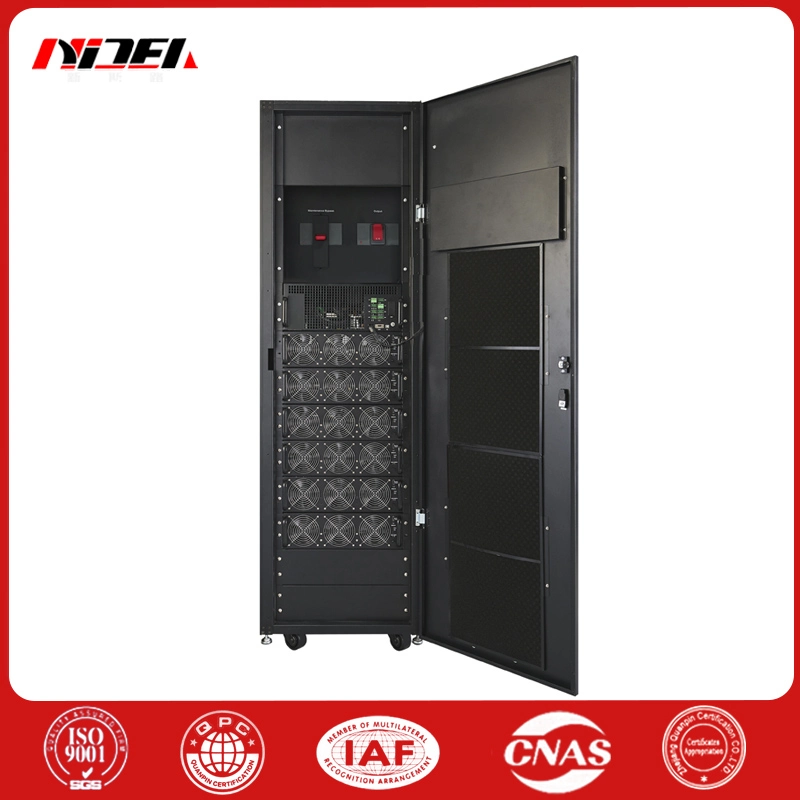

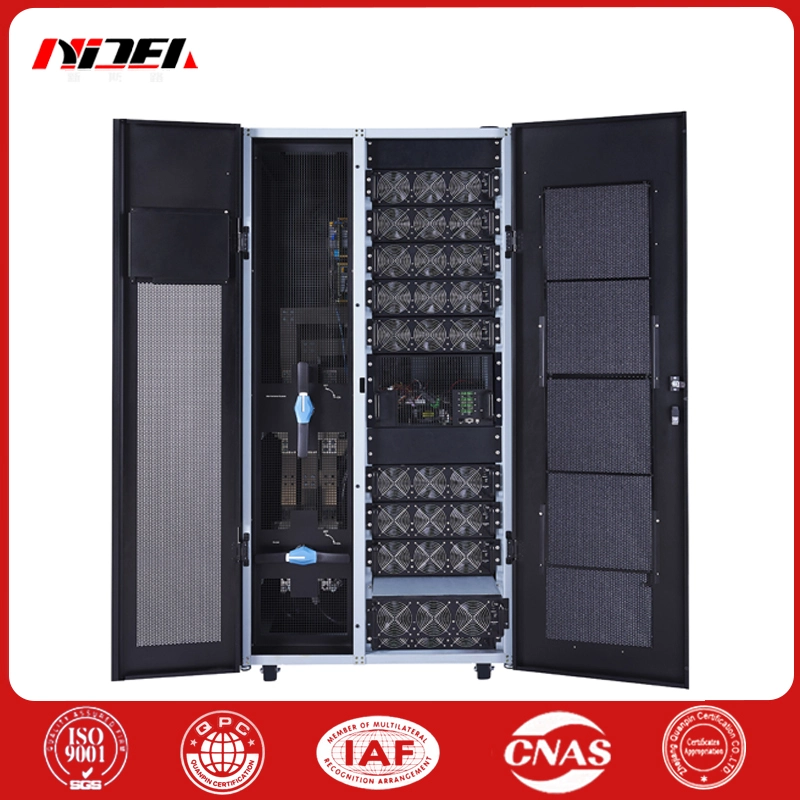

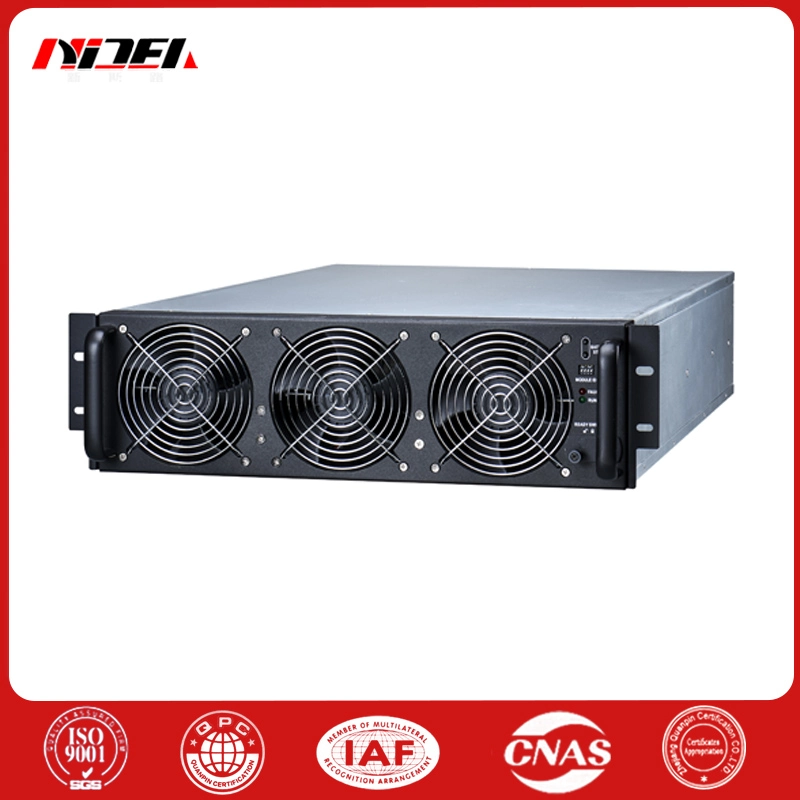

Модульный ИБП N+X, силовой модуль 20/30 кВА/3U, один шкаф поддерживает до 10 источников питания модули параллельно до 300 кВА, отдельные шкафы могут быть подключены параллельно до 4, а максимальная мощность составляет 1200 кВА. Каждый силовой модуль имеет независимый Блок управления ДСП. Если модуль питания выйдет из строя, он автоматически отключится. из системы, и система может продолжать работать.

Модульный ИБП использует двойное преобразование онлайн. структура, включая выпрямитель, инвертор, зарядное устройство, схему управления, вход и автоматический выключатель выходного разъема и аккумулятора. Компенсация входного коэффициента мощности, и т. д. Все модули можно заменять в режиме «горячей» онлайн, чтобы обеспечить высочайший уровень доступность и ремонтопригодность.

Отказ модуля управления не повлияет нормальная работа системы. Модуль управления можно заменить онлайн. с возможностью горячей замены, а также параллельное подключение силового модуля. централизованно управляется модулем управления. Он работает по единому параллельные параметры. Отказ силового модуля может автоматически привести к выходу из параллельного режима. системе, не причиняя вреда всей параллельной системе.

Модульная система ИБП использует независимый модуль статического обхода и не использует несколько структур статического обхода для Избегайте повреждений из-за перегрузки, вызванных неравномерным током нескольких байпасов, когда переход на байпас. Точность выходного напряжения параллельного модуля соединение составляет ± 1%, а ток параллельной циркуляции составляет <1%.

Модуль статического байпаса содержит только статический переключатель байпаса, но не статический переключатель главной цепи выход. Поэтому при замене модуля статического байпаса это не приведет к систему, которую необходимо отключить или переключить на ручной сервисный байпас. Онлайн горячую замену можно осуществить в режиме батареи.

Особенности и преимущества N+X модульный ИБП:

Модульный ИБП N+X имеет высокий общий КПД, при этом максимальная эффективность достигается более 96%, а эффективность системы превышает 95% при нагрузке выше 30%;

Он поддерживает интеллектуальный режим сна модуля. функция, которая может улучшить общую эффективность в условиях небольшой нагрузки;

Сверхширокий входное напряжение и частота диапазон, широкий диапазон входного напряжения: 138-485 В;

Широкий диапазон входных частот: 40-70 Гц, адаптация к суровым условиям электросети и продление срока службы батареи;

Количество батарей регулируется, поддержка 30-40 батарей. При выходе из строя батареи после снятия неисправная батарея, оставшиеся батареи могут продолжать обеспечивать резервное питание для система:

Модульный ИБП N+X с модульной резервной конструкцией запасных частей, отсутствие единой точки отказа;

Все модули питания поддерживают горячую замену в режиме онлайн. легко расширять и обслуживать, весь блок питания машины, вентилятор и многое другое. сигналы связи имеют резервную конструкцию, более высокую надежность;

Выходной коэффициент мощности может достигать 1,11% больше нагрузки. чем традиционные ИБП;

Распределенное управление + централизованное планирования, DSP в силовом модуле отвечает за контроль, энергию блок управления ECM отвечает за планирование, функциональную развязку, снижение логическая сложность;

Конструкция централизованного байпаса, байпасный модуль встроенное независимое управление DSP, сменное обслуживание

Замена, сильная ударопрочность, избежать дисбаланса импеданса между несколькими маломощными статическими байпасами, вызывающими неравномерный ток.

Область применения модульного ИБП N+X:

Применяется к IDC (Интернет-центр обработки данных), модульный вычислительный центр данных, ISP (Интернет-провайдер), телекоммуникации и т.д.

Пожалуйста, свяжитесь с нами для более подробной информации информацию, мы предоставим вам более подробную техническую документацию и удовлетворительные котировки.
