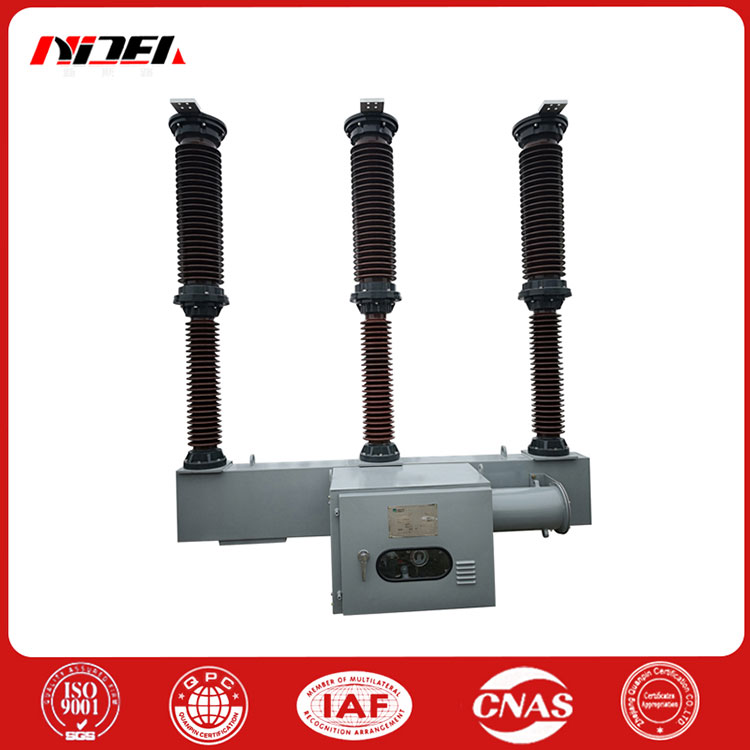

Высоковольтный автоматический выключатель переменного тока с керамическим столбом
Как профессиональный и высококачественный производитель высоковольтных выключателей переменного тока с керамическим столбом, вы можете быть уверены, что приобретете высоковольтные выключатели переменного тока с керамическим столбом на нашем заводе. Мы предоставим вам лучшее послепродажное обслуживание и своевременную доставку.
Высоковольтный автоматический выключатель переменного тока с керамической опорой оснащен пружинным приводом CT20, использует принцип самодугового гашения и имеет конструкцию с одним разрывом. Три полюса каждого выключателя установлены на раме для реализации трехфазной механической связи через передаточный механизм. Электрическое управление может осуществлять дистанционное и местное управление.
Основные технические параметры продукта
Артикул LW36-72.5
1 Номинальное напряжение кВ72,5
2 Номинальный ток А 1250 3150
3 Номинальный ток отключения при коротком замыкании кА 31,5
4 Номинальный кратковременно выдерживаемый ток кА31,5 (4 с)
5 Номинальный пиковый выдерживаемый ток кА 80
6 Номинальное выдерживаемое напряжение грозового импульса, кВ на разрыв 350+60 на землю 350
7 Номинальное выдерживаемое напряжение промышленной частоты в течение 1 мин, кВ при разрыве 160+42 на землю 160
8 Модель механизма Пружинный привод CT20
Эксплуатационные характеристики высоковольтного выключателя переменного тока с керамическим столбом
1Отличная тормозная способность
2Долгий электрический срок службы
3Надежная изоляция
4Долгая механическая жизнь
5Безопасная и надежная работа, низкая нагрузка на техническое обслуживание
Высоковольтный выключатель переменного тока с керамическим столбом основные технические параметры
| Номинальное напряжение | ИМЯ | НУИТВ | LW36-72,5 | LW25-126/145 | LW25-252 | ЛВ15Б-252/ЛВ15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Номинальная частота | Гц | 50 | 50 | 50 | 50 | ||||||||
| Номинальный ток | A | 125 031 504 000 | 20 003 150 | 4000 | 31 504 000 | ||||||||
| Номинальный ток отключения | кА | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Номинальный ток закрытия | кА | 80 | 100/80 | 100 | 125 | ||||||||
| Номинальный кратковременно выдерживаемый ток и продолжительность | кА | 31,5 (4 с) | 40(4с)/31,5(4с) | 40(4с) | 50(4с) | ||||||||
| Номинальный пиковый выдерживаемый ток | кА | 80 | 100/80 | 100 | 125 | ||||||||
| Ток отключения при замыкании в ближней зоне | кА | лекс 90%ле х75% | |||||||||||
| Номинальный ток отключения | кА | лекс 25% | |||||||||||
| Расстояние утечки | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Перерыв | кВ | 160+42 | 315 | 395+145 | |||||||||
| Сухой тест | Заземлить | кВ | 160 | 275 | 460 | ||||||||
| Выдерживаемое напряжение промышленной частоты в течение 1 минуты | Между электродами | кВ | 160 | 275 | все | - | |||||||
| Выдерживаемое напряжение промышленной частоты в течение 1 минуты | Перерыв | кВ | 160+42 | 275 | 395+145 | ||||||||
| Влажный тест | Заземлить | кВ | 160 | 275 | 460 | ||||||||
| Между электродами | кВ | 160 | 275 | 一 | 一 | ||||||||
| Перерыв | кВ | 410 | 650/750 | 950+206 | |||||||||
| Номинальное выдерживаемое напряжение грозового импульса | Заземлить | кВ | 350 | 550/650 | 1050 | ||||||||
| Между электродами | кВ | 350 | 550/650 | 一 | - | ||||||||
| Выдерживаемое напряжение промышленной частоты в течение 5 минут при нулевом манометрическом давлении | Выдерживаемое напряжение промышленной частоты в течение 5 минут при нулевом манометрическом давлении | кВ | 84 | 95/124 | 189 | 189 | |||||||
| Время закрытия | Время закрытия | РС | <150 | w150 | 50 | w100 | |||||||
| Время работы | Время работы | РС | w30 | w30 | w30 | w25 | |||||||
| Время перерыва | Время перерыва | РС | w60 | w60 | w60 | w60 | |||||||
| Время закрытия и открытия | Время закрытия и открытия | РС | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Разница во времени работы | Разница во времени работы | Разделение | РС | w2 | w2 | w2 | w2 | ||||||
| Межполюсный | Межполюсный | комбинация | РС | w4 | |||||||||
| Номинальный цикл повторного включения | Номинальный цикл повторного включения | 0,3с--180с-О-0,3С-СО- 180с-СО | |||||||||||
| Номинальное давление газа | Номинальное давление газа | МПа | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Сигнализация газа SF6/давление блокировки | Сигнализация газа SF6/давление блокировки | МПа | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| НУИТ | LW36-72,5 | LW25-126/145 | LW25-252 | ЛВ15Б-252/ЛВ15-252 | |||||||||
| % | w0.5 | 1w0.5 | w0.5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| М К | W50 | w45 | w45 | w42 | |||||||||
| Пружинный приводной механизм | Пружинный приводной механизм构 | Пружинный механизм или гидравлический механизм | Гидравлический или пневматический | ||||||||||
| кг | 4 | 6 | 30 | 30 | |||||||||
| кг | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| ГБ/T1984.IEC60056 | |||||||||||||
