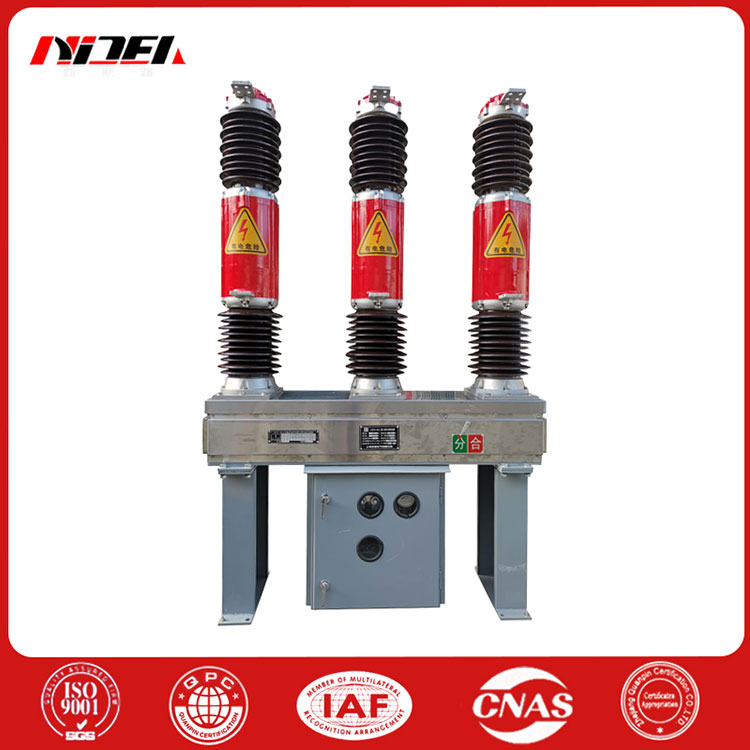

Наружный выключатель высокого напряжения переменного тока SF6

LWD-252/4000-50 Наружный элегазовый выключатель высокого напряжения переменного тока представляет собой изделие для наружного применения, подходящее для электросетей переменного тока частотой 50 Гц и максимальным напряжением 252 кВ на высоте не более 2000 метров и температуре окружающей среды не менее -30°C. , и уровнем загрязнения не более IV. Он используется для отключения номинального тока, тока повреждения или линии преобразования для обеспечения контроля и защиты энергосистемы. Его также можно использовать в качестве соединительного выключателя.

В этом продукте используется газ SF6 в качестве дугогасительной и изоляционной среды, используется самая передовая международная технология самоэнергетического гашения дуги и оснащен новым пружинным приводным механизмом. Он обладает характеристиками длительного электрического срока службы, низкой рабочей мощности, низкого уровня шума и высокой надежности. Он имеет простую конструкцию, небольшой размер и длительный цикл обслуживания. В условиях нынешнего процесса производства энергетического оборудования, стремящегося к безмасляному и крупнотоннажному оборудованию, оно может полностью заменить импортную продукцию того же типа.

Структурные характеристики

Элегазовый выключатель высокого напряжения переменного тока для наружного применения имеет трехфазную конструкцию с фарфоровой колонной с одним разрывом, каждая фаза оснащена пружинным приводным механизмом, а три фазы электрически связаны, поэтому внешний вид является новым и изысканным. В выключателе используется элегаз в качестве изоляционной и дугогасительной среды, а также реле плотности стрелочного типа для контроля изменения давления и плотности. Благодаря принципу гашения дуги с использованием собственной энергии, после оптимизации системы перемещения выключателя механический КПД эффективно повышается, а рабочая работа сводится к минимуму.

Отличные отключающие характеристики и длительный электрический срок службы.

Каждый полюс наружного элегазового выключателя высокого напряжения переменного тока установлен на коробке механизма, которая установлена ​​по центру на опоре. В коробке расположены пружинные приводные механизмы и электрические блоки управления. Выходной шток механизма соединен с кривошипом. Поверхность кронштейна коробки механизма подвергается горячему цинкованию, крепежные детали оцинкованы горячим способом, а корпус коробки механизма изготовлен из нержавеющей стали. Таким образом, продукт обладает превосходной коррозионной стойкостью. Высокая механическая надежность и возможность частой эксплуатации.

Благодаря высокой прочности изоляции, присущей газообразному гексафториду серы, и оптимальному перемещению контактов автоматического выключателя, автоматический выключатель размыкает емкостный ток без повторного зажигания.

Уровень внешней изоляции высокий, внешняя изоляция спроектирована с большим путем утечки и имеет превосходную стойкость к загрязнению.

Высокая допустимая нагрузка по току: испытание на повышение температуры проводится при токе, в 1,2 раза превышающем номинальный ток 4000 А, при этом в каждой точке по-прежнему существует большой запас на повышение температуры.

Общий вид и структура продукта компактны, установка и отладка на месте удобны, а объем работ по техническому обслуживанию невелик.

Наружный элегазовый выключатель высокого напряжения переменного тока. Технические параметры

Наружный элегазовый выключатель высокого напряжения переменного тока Основные технические параметры

1. Масса М: 4500кг (с газом); Общий вес газа: 24 кг.

2. Базовая нагрузка: статическая 4500 кг (три опоры); 1500 кг (на опору); динамическое горизонтальное направление F: 2500 кг; вертикальное направление (вверх) 3500кг; вертикальное направление (вниз) 6000кг

3. Ровность бетонной поверхности не более 1,5 мм.

4. Установочное отверстие для подключения терминала к первичной линии просверливается на месте в соответствии с потребностями пользователя. Материал клеммы — алюминиевый сплав 2А12-Т4О.
