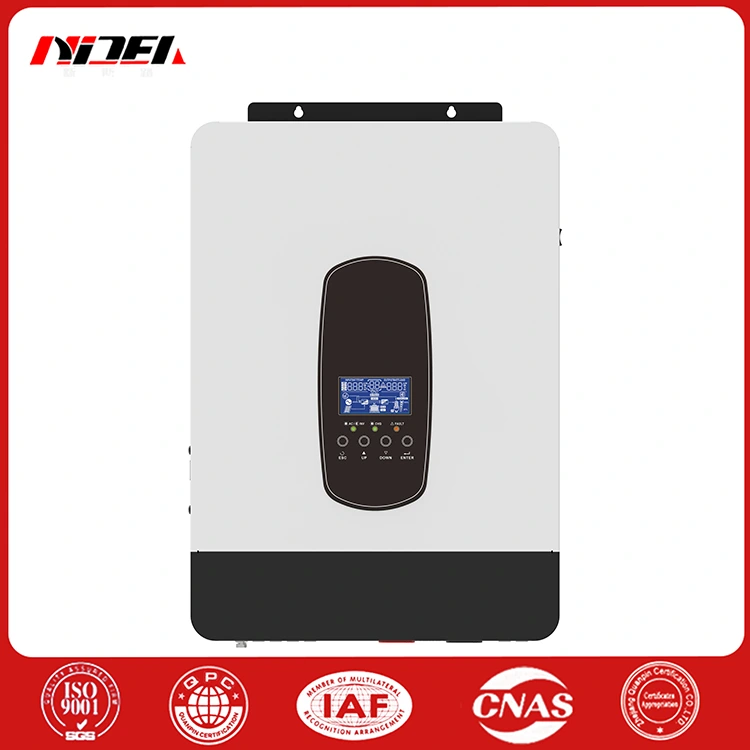

Какие основные функциональные преимущества дает бытовой фотоэлектрический инвертор для хранения энергии серии SP в жилых схемах использования возобновляемых источников энергии?

1. Определение ядра и внутренняя интегрированная структура бытового инверторного оборудования для хранения фотоэлектрической энергии.

Прежде чем исследовать преимущества производительности интегрированных фотоэлектрических накопительных инверторов, необходимо уточнить позиционирование этого типа оборудования в бытовых энергосистемах. Автономный солнечный инвертор может преобразовывать только энергию постоянного тока, генерируемую фотоэлектрическими панелями, в энергию переменного тока для мгновенного домашнего использования, в то время как независимое зарядное устройство может выполнять только одноканальное управление зарядкой и разрядкой. Традиционная разделенная конфигурация требует совместной работы нескольких частей оборудования, что приводит к таким проблемам, как сложная проводка, занимаемое большое пространство для установки и несогласованная координация сигналов между модулями.

Интегрированные бытовые фотоэлектрические инверторы для хранения энергии объединяют три основных функциональных модуля: контроллер зарядки солнечной энергии MPPT, двунаправленный инвертор переменного и постоянного тока и диспетчер переключения питания от сети и аккумулятора в одном компактном шкафу. Все схемы преобразования энергии, планирования энергии и обнаружения сигналов оптимизированы и согласованы посредством предварительной заводской калибровки, что значительно снижает потери координации между дискретным оборудованием. Являясь зрелой интегрированной линейкой продуктов, разработанной для построения семейных микросетей,Бытовой фотоэлектрический инвертор для хранения энергии серии SPполностью унаследовал эту идею интегрированного дизайна и оптимизирует схему схемы для различных масштабов энергопотребления в домашних условиях от 2200 ВА до 7000 ВА.

1.1 Три основных внутренних функциональных модуля

• Модуль солнечной зарядки MPPT: отвечает за определение точки максимальной выходной мощности фотоэлектрических панелей при различной интенсивности освещения, преобразование переменного постоянного напряжения от фотоэлектрических батарей в стабильный зарядный ток для литиевых батарей и поддержку широкого окна входного напряжения для адаптации различных основных характеристик бытовых солнечных панелей.
• Модуль двунаправленной инверсии постоянного тока в переменный: выполняет двустороннее преобразование мощности. В состоянии зарядки он преобразует мощность переменного тока сети в постоянный ток, чтобы дополнить мощность аккумулятора, когда солнечного света недостаточно; В состоянии источника питания он преобразует постоянный ток аккумулятора в стандартный синусоидальный переменный ток напряжением 230 В для всех бытовых электрических нагрузок.
• Интеллектуальный модуль управления переключением энергии: в режиме реального времени собирает сигналы напряжения фотоэлектрического входа, клеммы аккумулятора и муниципальной сети, автоматически переключает каналы электропитания в течение времени преобразования на уровне миллисекунд и поддерживает ручное программирование приоритета энергоснабжения в соответствии с индивидуальными привычками использования электроэнергии в доме.

1.2 Структурные преимущества компоновки шкафа «все в одном»

Внутренняя схема изделия исключает дублирование проводов между независимыми контроллерами. Все каналы передачи энергии имеют встроенные медные стержни внутри корпуса, что снижает импеданс линии и позволяет избежать потерь энергии, вызванных незакрепленной внешней проводкой во время длительного использования. Корпус имеет разделенную структуру рассеивания тепла, разделяющую область мощной трубки и область платы управления сигналами, так что тепло, выделяемое во время работы с высокой нагрузкой, не мешает работе схемы точного обнаружения, эффективно продлевая стабильный цикл обслуживания внутренних электронных компонентов.

2. Распределение параметров модели полной мощности линейки продуктов серии SP

Линейка продуктов охватывает четыре основные характеристики мощности, соответствующие масштабам энергопотребления в небольших квартирах, семьях среднего размера и больших виллах соответственно. Каждая модель оснащена аккумулятором с одинаковым классом напряжения, максимальным зарядным током от солнечной батареи и выходной мощностью, что позволяет избежать потери производительности оборудования, вызванной слепым выбором модели или недостаточной несущей способностью. В следующей полной таблице технических характеристик перечислены фиксированные стандартные параметры каждой модели, которые могут быть полезны пользователю при проектировании системы.

2.1 Логика сопоставления параметров для домашних сценариев

• Модель малой мощности SP-2200: подходит для однокомнатных квартир или коттеджей с низким ежедневным энергопотреблением, поддерживает только небольшие нагрузки, такие как освещение, ноутбуки и небольшие холодильники, сочетается с низковольтными аккумуляторными блоками 12 В, имеет небольшой общий объем шкафа и простую настенную установку в узких складских помещениях.
• Модели средней мощности SP-3200 и SP-4000: наиболее широко используемые характеристики для обычных домов с тремя спальнями, могут одновременно управлять стиральными машинами, кондиционерами и кухонной мелкой бытовой техникой, аккумуляторная система 24 В снижает большие потери тока по сравнению с моделями 12 В, а максимальный ток зарядки от солнечной батареи достигает 80 А для поддержки фотоэлектрических батарей средней мощности.
• Модель высокой мощности SP-7000: предназначенная для больших вилл и многоэтажных жилых зданий, архитектура высоковольтной батареи 48 В значительно снижает ток проводки, поддерживает крупномасштабную компоновку фотоэлектрических массивов, а сверхбольшой зарядный ток MPPT 110 А может быстро заполнить литиевые аккумуляторные батареи большой емкости в течение короткого солнечного окна.

2.2 Универсальные стандартные параметры, общие для всех моделей

Все продукты этой серии соответствуют единым стандартам на вход и выход переменного тока, чтобы унифицировать сложность установки и послепродажного обслуживания. Номинальное выходное напряжение фиксируется на уровне 230 В переменного тока с допуском на колебания напряжения ±5 %, а частота автоматически определяет 50 Гц или 60 Гц без операции ручного переключения. Рабочее окно фотоэлектрического входа MPPT равномерно охватывает диапазон от 55 до 450 В постоянного тока, поэтому пользователям не нужно пересчитывать правила соответствия напряжения при замене или расширении солнечных панелей на более позднем этапе эксплуатации системы.

3. Основные технические модули, повышающие эффективность использования солнечной энергии.

Основная ценность бытового фотоэлектрического накопительного оборудования заключается в полном улавливании и хранении возобновляемой солнечной энергии, а также во избежание бесполезной траты световых ресурсов, вызванной узким диапазоном напряжения или низкой зарядной мощностью традиционных инверторов. Эта линейка продуктов оснащена тремя техническими модулями, повышающими эффективность, которые совместно улучшают эффективный коэффициент использования фотоэлектрических батарей в условиях нестабильного освещения, например, утром, вечером и в пасмурные дни.

3.1 Широкодиапазонная технология слежения за солнечной энергией MPPT

Сверхширокое входное окно фотоэлектрических модулей 55–450 В постоянного тока является ключевой технической особенностью всей серии. Многие недорогие гибридные инверторы, представленные на рынке, поддерживают только MPPT, начиная с напряжения выше 100 В постоянного тока, что не позволяет собирать слабую световую энергию, генерируемую солнечными панелями на рассвете и в сумерках, что приводит к потере большого количества доступной солнечной энергии. Оборудование может начать отслеживать выработку электроэнергии, когда напряжение на фотоэлектрических клеммах достигает 55 В постоянного тока, фиксируя выходную мощность малой мощности в условиях слабого освещения и ежедневно продлевая эффективное время сбора энергии фотоэлектрическими массивами.

Встроенный мощный контроллер MPPT поддерживает динамическое отслеживание точки максимальной мощности в реальном времени с миллисекундной скоростью отклика. Когда слои облаков блокируют солнечный свет, а выходное напряжение панели резко колеблется, модуль может быстро отрегулировать рабочий цикл зарядки, чтобы зафиксировать оптимальную точку выходной мощности без очевидной потери мощности во время процесса переключения. Максимальная эффективность преобразования энергии всей машины достигает 98%, что сводит к минимуму потери энергии в процессе преобразования солнечной энергии постоянного тока в энергию, запасаемую аккумулятором.

3.2 Проектирование выходной цепи переменного тока с чистой синусоидальной волной

Многие автономные инверторы начального уровня имеют модифицированный синусоидальный выходной сигнал, который содержит большое количество гармонических составляющих. При подаче питания на прецизионное электронное оборудование, такое как настольные компьютеры, интеллектуальные телевизоры и кондиционеры с преобразованием частоты, это может вызвать ненормальный шум, нагрев оборудования и сокращение срока службы внутренних цепей. Каждая модельБытовой фотоэлектрический инвертор для хранения энергии серии SPвыдает стандартную чистую синусоидальную мощность переменного тока, полностью соответствующую форме сигнала муниципальной сети, без дополнительных гармонических помех.

• Поддержка стабильной работы прецизионного электронного оборудования, такого как компьютеры, мониторы и хосты управления умным домом, без искажений сигнала или сбоев.
• Уменьшите внутренние потери в катушках индуктивных нагрузок, таких как холодильники, компрессоры кондиционеров и водяные насосы, снижая выделение тепла во время работы оборудования и продлевая срок службы бытовой техники.
• Отсутствие электромагнитных помех для окружающего аудиооборудования, камер наблюдения и устройств беспроводной связи, отсутствие мерцания экрана и звукового шума, вызванных дефектами формы сигнала источника питания.

3.3 Двунаправленное интеллектуальное управление зарядкой аккумулятора, совместимое с литиевыми BMS

В оборудовании предусмотрены специальные интерфейсы связи для систем BMS с литиевыми батареями, обеспечивающие двустороннее взаимодействие сигналов между инвертором и блоками аккумуляторных батарей. Инвертор может в режиме реального времени считывать данные о напряжении, температуре и оставшейся емкости аккумуляторных элементов, динамически регулировать зарядный ток и плавающее зарядное напряжение в соответствии с фактическим состоянием аккумулятора, избегая перезаряда, недозаряда и перегрева литиевых элементов, вызванных фиксированными параметрами зарядки обычных инверторов без функции связи BMS.

Для каждой спецификации напряжения батареи установлены различные пороговые значения напряжения плавающего заряда и защиты от перезаряда. Когда аккумулятор достигает стандартного напряжения плавающего заряда, зарядный ток автоматически уменьшается для поддержания безопасного состояния полной зарядки; Как только напряжение на клеммах достигнет порога защиты от перезарядки, канал солнечной зарядки MPPT и канал зарядки переменного тока сети будут отключены синхронно, чтобы сформировать двухуровневую защиту аккумулятора.

4. Многорежимное программирование приоритета энергии и логика согласования бытовых условий

Привычки потребления энергии в домашних условиях сильно различаются в разных семьях: некоторые пользователи надеются отдать приоритет потреблению солнечной энергии, чтобы уменьшить зависимость от муниципальной электросети; некоторые семьи в районах с нестабильным энергоснабжением устанавливают резервную батарею в качестве основного источника энергии, чтобы избежать перебоев в подаче электроэнергии; Пользователи с сетевым электропитанием также могут настроить зарядку от сети в качестве дополнительного канала для батарей в продолжительные дождливые дни. Эта серия инверторов поддерживает программируемое переключение приоритета энергоснабжения, что позволяет пользователям настраивать логику планирования энергопотребления в соответствии с жизненными сценариями.

4.1 Три настраиваемых режима приоритета энергоснабжения

• Первый режим солнечной энергии: система использует фотоэлектрическую выработку энергии в качестве основного канала электропитания. Солнечная энергия в первую очередь напрямую питает бытовые потребители, а избыточная энергия заряжает аккумуляторную батарею. Только когда солнечная энергия полностью исчерпается и емкость аккумулятора упадет до установленного порога, система автоматически переключится на электроснабжение от муниципальной сети, максимизируя потребление самогенерируемой солнечной энергии.
• Первый режим работы от аккумулятора: подходит для регионов с частыми перебоями в электроснабжении. Аккумуляторный блок несет на себе основную задачу по обеспечению электропитанием в течение всего дня. Солнечные панели заряжают батарею только тогда, когда имеется избыточная выработка электроэнергии, а сеть вмешивается для зарядки батареи только тогда, когда ее заряд исчерпан, обеспечивая непрерывное электроснабжение критически важных бытовых потребителей, таких как медицинское оборудование и холодильники, в которых хранятся свежие продукты.
• Дополнительный режим муниципальной сети: применим к жилым районам со стабильным электроснабжением и длительной дождливой погодой. Сеть может помочь в зарядке аккумуляторной батареи, когда выработка солнечной энергии недостаточна, а батарея вмешивается в подачу электроэнергии только во время кратковременных колебаний электросети, чтобы сбалансировать мгновенное пиковое энергопотребление бытовых приборов.

4.2 Переключение каналов мощности на миллисекундном уровне, адаптированное к различным типам нагрузки

В оборудовании установлены два разных стандарта времени преобразования мощности, соответствующие различным требованиям чувствительности нагрузки, что позволяет полностью избежать сбоев в отключении оборудования, вызванных прерыванием переключения питания:

• Стандарт быстрого переключения 10 мс: предназначен для прецизионных электронных нагрузок, таких как настольные компьютеры, серверы и хосты мониторинга. Сверхкороткое время преобразования гарантирует, что оборудование не вызовет автоматическое отключение или потерю данных во время переключения питания от сети.
• Универсальный стандарт переключения 20 мс: подходит для обычных бытовых резистивных и индуктивных нагрузок, таких как освещение, холодильники и водонагреватели. Слегка увеличенное время преобразования может уменьшить мгновенный ударный ток, генерируемый при переключении каналов, и защитить внутреннюю цепь силовой лампы инвертора от ударных повреждений.

Пользователи могут свободно переключать режим времени преобразования через панель управления в соответствии с основным электрооборудованием, работающим дома, без дополнительных модификаций оборудования или работ по преобразованию схемы, что значительно улучшает адаптируемость всей системы к сцене.

5. Встроенная система защиты и адаптация к низким температурам.

Безопасность является основным стандартом оценки бытового электрооборудования, установленного в жилых помещениях. Эта серия инверторов объединяет многоуровневые аппаратные и программные схемы двойной защиты, охватывающие все распространенные риски сбоев, которые могут возникнуть во время длительной эксплуатации фотоэлектрических систем хранения, и оснащена специальной функцией холодного запуска для работы в условиях низкотемпературной установки в жилых районах в высоких широтах или на высокогорье.

5.1 Полные функции автоматической защиты от сбоев

• Защита от перегрузки: в режиме реального времени определяет общую выходную мощность переменного тока. Когда мощность нагрузки превышает номинальную мощность модели в течение длительного периода времени, система сначала отправит звуковой и визуальный сигнал тревоги и автоматически отключит выходной канал переменного тока, если состояние перегрузки сохраняется, чтобы избежать сгорания внутренних силовых компонентов.
• Защита от высоких температур: несколько датчиков температуры расположены на силовой трубке, трансформаторе и клеммах аккумулятора внутри шкафа. Как только внутренняя температура превысит безопасный рабочий порог, вентилятор начнет работать на полной скорости для рассеивания тепла; если температура продолжает повышаться, инвертор прекратит инверсный выход для автоматического охлаждения.
• Защита от короткого замыкания на выходе: мгновенно отключите выходную цепь переменного тока в течение микросекунд, когда провод под напряжением и нейтральный провод выходной клеммы закорочены, что позволяет избежать риска возгорания, вызванного воздействием тока короткого замыкания на проводку и корпус шкафа.
• Двойная защита от перезаряда и переразряда аккумулятора: в сочетании с аппаратной схемой определения напряжения и данными связи BMS система отключает каналы зарядки или разрядки соответственно, когда аккумулятор достигает верхнего предела напряжения зарядки или нижнего предела напряжения разряда, чтобы предотвратить необратимое повреждение элементов литиевой батареи.

5.2 Широкий диапазон рабочих температур и функция холодного запуска

Стандартный диапазон рабочих температур оборудования составляет от -10 ℃ до 55 ℃, а диапазон температур хранения — от -15 ℃ до 60 ℃, что позволяет адаптироваться к сезонным изменениям температуры в большинстве жилых районов по всему миру. Многие аналогичные инверторы, представленные на рынке, не могут нормально запуститься, когда температура окружающей среды ниже 0 ℃, а разрядная емкость аккумулятора резко падает в условиях низкой температуры, что приводит к отключению системы зимой.

Независимый модуль холодного запуска, встроенный в шкаф, может активировать вспомогательную цепь предварительного подогрева батареи, когда температура окружающей среды падает ниже нуля, предварительно нагревать область подключения клемм батареи и внутреннюю силовую цепь до минимальной безопасной рабочей температуры перед формальным запуском, гарантируя, что оборудование может стабильно работать в низкотемпературных зимних условиях без ручного предварительного нагрева пользователем. На внутренней плате используются электронные компоненты, устойчивые к низким температурам, а канал отвода тепла предназначен для предотвращения накопления инея внутри шкафа в условиях высокой влажности и низких температур, обеспечивая нормальную работу при относительной влажности от 5% до 95% без конденсации.

6. Система дистанционного мониторинга связи и интеллектуальная конструкция рассеивания тепла.

Современное управление энергопотреблением в жилых домах выдвигает более высокие требования к просмотру данных фотоэлектрических систем хранения в реальном времени. Традиционные инверторы без функций связи требуют, чтобы пользователи каждый день проверяли состояние работы оборудования на месте, что не позволяет своевременно обнаруживать скрытые неисправности, такие как ослабление выработки мощности фотоэлектрической панели и ненормальная зарядка аккумулятора. В этой серии предусмотрены стандартные проводные интерфейсы связи и дополнительные модули беспроводного мониторинга для реализации полной удаленной визуализации данных.

6.1 Архитектура многоканального интерфейса связи

На каждой модели предварительно установлены два независимых порта связи RS485, обеспечивающие разделение сигналов между связью батареи BMS и передачей удаленного мониторинга, чтобы избежать перекрестных помех сигнала:

• Первый порт RS485 предназначен для подключения литиевой батареи BMS, передавая исключительно данные о температуре, напряжении и остаточной емкости аккумуляторных элементов, обеспечивая стабильное взаимодействие в реальном времени между инвертором и аккумуляторной батареей без необходимости передачи данных удаленного мониторинга.
• Второй порт RS485 можно переключить на выход сигнала RS232, который используется для проводного соединения с хостами настольного мониторинга или промышленным оборудованием управления, поддерживая проводную передачу данных на большие расстояния для пользователей, которым необходимо создавать платформы централизованного управления энергопотреблением.

Пользователи могут выбрать дополнительные модули беспроводной связи GPRS или WiFi в соответствии с условиями домашней сети. После установки беспроводного модуля система может загружать данные в реальном времени, такие как выработка фотоэлектрической энергии, мощность заряда и разряда аккумулятора, потребляемая мощность бытовой нагрузки и входная мощность сети, на облачный сервер, а пользователи могут в любое время удаленно просматривать все рабочие параметры через мобильные телефоны или компьютеры, не ограничиваясь местом установки инвертора.

6.2 Тепловыделение термочувствительного интеллектуального вентилятора с регулируемой скоростью

Вентиляторы с фиксированной скоростью, установленные на большинстве недорогих инверторов, работают на полной скорости в течение всего дня независимо от нагрузки оборудования и внутренней температуры, что создает помехи от непрерывного работающего шума в жилых помещениях и ускоряет износ подшипников вентилятора, сокращая срок службы компонентов рассеивания тепла. Интеллектуальная система управления вентилятором этой серии собирает данные о внутренней температуре в режиме реального времени с помощью нескольких датчиков для динамической регулировки рабочей скорости вентилятора:

• Когда оборудование работает с небольшой нагрузкой и внутренняя температура низкая, вентилятор поддерживает бесшумную работу на низкой скорости, значительно снижая механический шум при работе и адаптируясь к таким местам установки, как гостиные и спальни.
• В условиях средней и высокой нагрузки скорость вентилятора увеличивается синхронно с повышением температуры, чтобы усилить рассеивание тепла при циркуляции воздуха, гарантируя, что внутренняя силовая цепь не превысит безопасную рабочую температуру при длительной работе на высокой мощности.
• Если оборудование переходит в режим ожидания без выходной нагрузки, вентилятор автоматически прекращает вращение, чтобы устранить шум холостого хода и уменьшить ненужные механические потери деталей, рассеивающих тепло.

В вентиляторе использованы бесшумные подшипниковые материалы, а воздуховод внутри шкафа оптимизирован для снижения шума турбулентности воздушного потока. Даже при работе на полной скорости под высокой нагрузкой общий уровень шума не будет мешать ежедневному отдыху и работе членов семьи, решая проблему шума мощных фотоэлектрических накопительных инверторов, установленных в помещении.
